Мебельный шаблон для ручек Sh2 (код Ч-50995, У-00000027348)

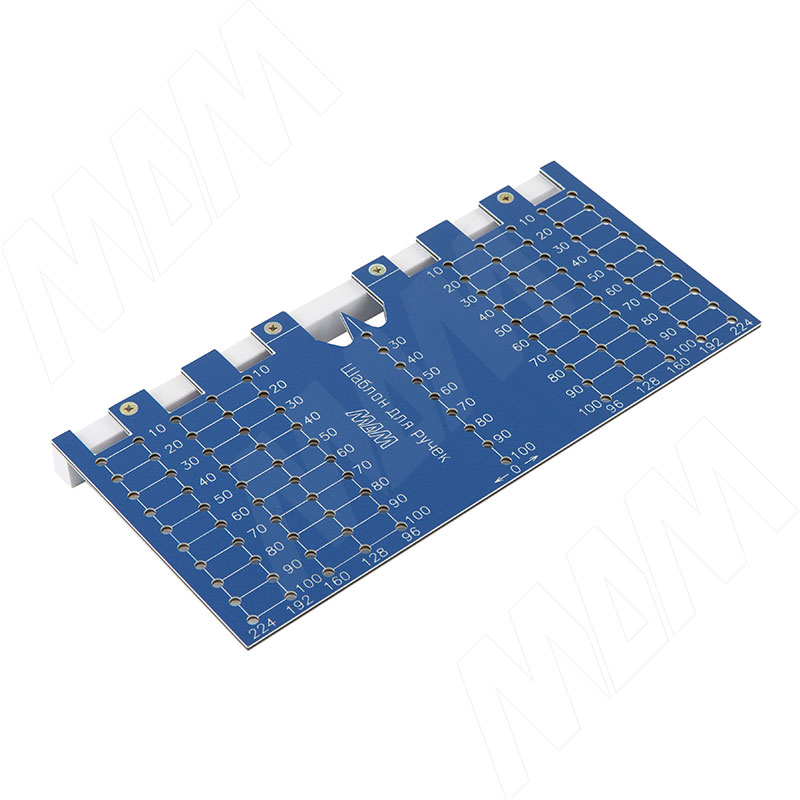

Шаблон Sh 2 предназначен для быстрой и точной разметки для мебельных ручек всех типов.
При производстве мебельных ручек принято пользоваться системой 32. Это означает, что в мебельных ручках межцентровое расстояние всегда будет кратно 32 мм: то есть расстояния между отверстиями всегда будут одинаковыми (0, 32, 64, 96, 128, 164 и т. д.). Именно эта особенность делает шаблон Sh 2 универсальным и позволяет пользоваться им как на больших предприятиях, так и в небольших цехах.

Преимущества:

• выполнен из ударопрочного, влагостойкого пластика;
• быстрая и удобная присадка под все виды ручек;
• шаблон позволяет производить разметку как в вертикальном, так и в горизонтальном положении ручки на фасаде;

отлично подходит для работы на выезде, занимает мало места.

Рекомендации:

1. Несмотря на высокую плотность и износостойкость материала, не рекомендуется сверлить через отверстия шаблона, так как это приводит к «разбиванию» отверстий шаблона и уменьшению его срока службы.
2. Если у мебельной ручки межцентровое расстояние больше, чем на предлагаемом нами шаблоне, например, 320 мм, тогда мы рекомендуем сместить шаблон влево и вправо на необходимое расстояние, которое рассчитывается по формуле:
X = (Y – 224) / 2,
где Y — межцентровой размер ручки.
В примере с межцентровым расстоянием 320 мм: X = (320 – 224) / 2 = 48 мм.Нам необходимо сместить шаблон относительно центра ручки на 48 мм влево и 48 мм вправо (т. е. по 3 шага по 16 мм). Для этого отверстия на шаблоне расположены с шагом 16 мм друг от друга.
Таким простым способом можно устанавливать ручки с межцентровым расстоянием до 448 мм с одним сдвигом. Но это не ограничивает вас в установке и более длинных ручек, просто количество сдвигов одним шаблоном будет больше.
